O produktu Negativní kanálky

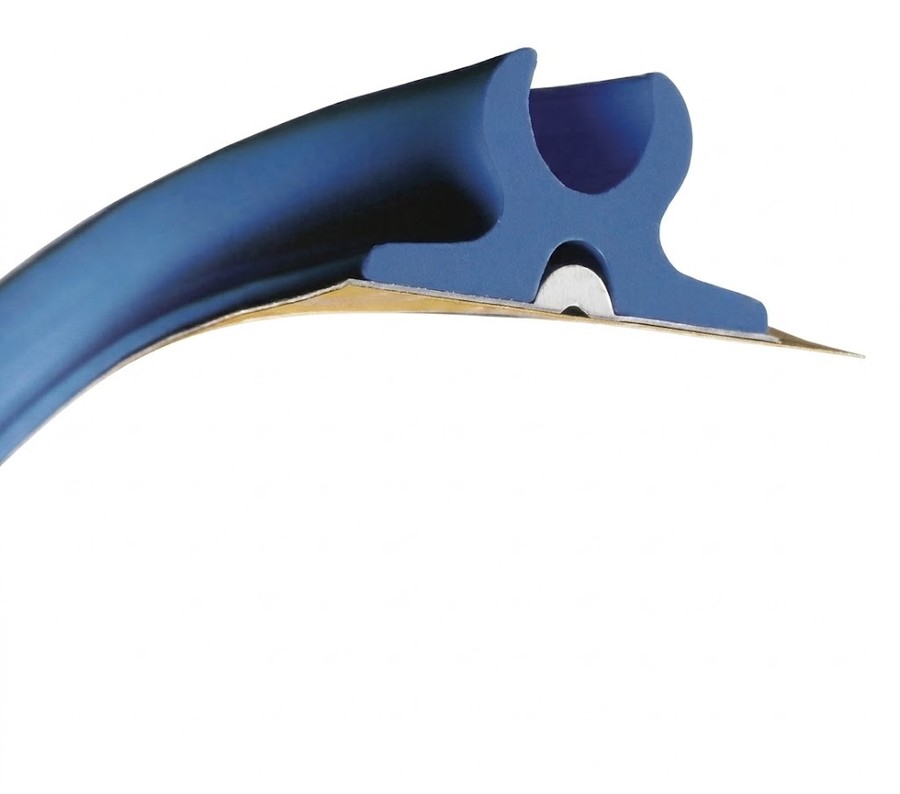

Negativní kanálky (Reverse Bend) jsou speciální rylovací matrice, které umožňují rylovat karton z obou stran v jednom průchodu strojem.

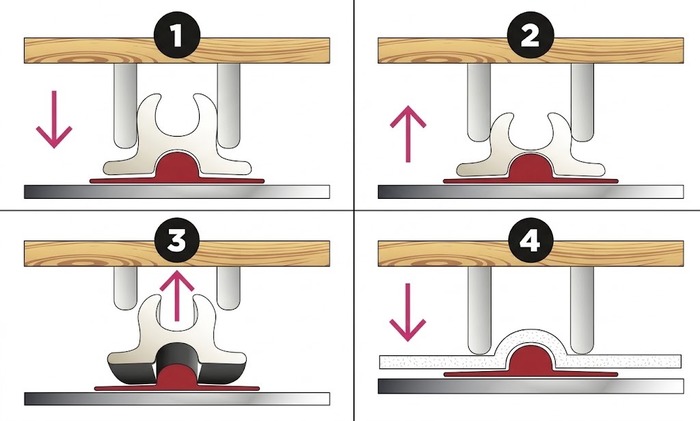

Jak to funguje

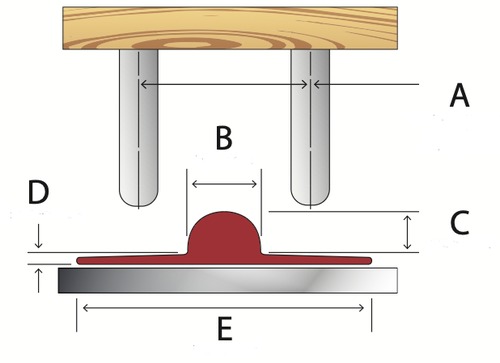

Rozměry matrice
| Označení | Význam |
|---|---|
| A | Vzdálenost mezi středy rylovacích linek |
| B | Šířka výstupku (nibu) |
| C | Výška výstupku (nibu) |
| D | Tloušťka základny |
| E | Šířka základny |
Skladem — SRB1 až SRB6 (ABSNL), normální páska. Ihned k dispozici.
| A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Typ pásky | Kód produktu |
|---|---|---|---|---|---|---|
| 1,9 – 2,3 | 0,7 | 0,5 | 0,3 | 12 | Normální | SRB1-ABSNL ★ |
| 2,5 – 3,0 | 1,0 | 0,7 | 0,3 | 12 | Normální | SRB2-ABSNL ★ |
| 3,8 – 4,3 | 1,5 | 0,9 | 0,3 | 12 | Normální | SRB3-ABSNL ★ |
| 4,2 – 4,8 | 2,0 | 1,1 | 0,3 | 12 | Normální | SRB4-ABSNL ★ |
| 4,9 – 5,3 | 2,0 | 1,3 | 0,3 | 12 | Normální | SRB5-ABSNL ★ |
| 5,7 – 6,3 | 3,0 | 1,8 | 0,3 | 12 | Normální | SRB6-ABSNL ★ |
Ostatní rozměry (na objednávku)
| A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Typ pásky | Kód produktu |
|---|---|---|---|---|---|---|
| A = 1,9 – 2,3 mm | ||||||
| 1,9 – 2,3 | 0,7 | 0,5 | 0,3 | 12 | Silná | SBSR1-ABSNL |
| A = 2,0 mm | ||||||
| 2,0 | 0,7 | 0,7 | 0,6 | 8 | Normální | SRBZ |
| A = 2,4 – 3,0 mm | ||||||
| 2,4 – 3,0 | 0,8 | 0,3 | 0,3 | 12 | Normální | SRBMLZ |
| 2,4 – 3,0 | 0,7 | 0,5 | 0,3 | 12 | Normální | SRB1ML2 |
| A = 2,7 mm | ||||||
| 2,7 | 1,0 | 1,2 | 0,3 | 7 | Normální | SRBA/B-ABSNL |
| A = 2,5 – 3,0 mm | ||||||
| 2,5 – 3,0 | 0,7 | 0,7 | 0,4 | 12 | Normální | XR-270-007 |
| 2,5 – 3,0 | 0,8 | 0,8 | 0,4 | 12 | Normální | XR-270-008 |
| 2,5 – 3,0 | 1,0 | 1,0 | 0,4 | 12 | Normální | XR-270-010 |
| 2,5 – 3,0 | 1,2 | 0,8 | 0,3 | 12 | Normální | XR-270-012 |
| 2,5 – 3,0 | 1,0 | 0,7 | 0,3 | 12 | Silná | SBSRB2-ABSNL |
| A = 3,8 – 4,3 mm | ||||||
| 3,8 – 4,3 | 1,5 | 0,9 | 0,3 | 12 | Silná | SBSRB3-ABSNL |
| 3,8 – 4,3 | 1,5 | 1,4 | 0,2 | 12 | Normální | SRBC |
| 3,8 – 4,3 | 1,5 | 1,4 | 0,2 | 12 | Silná | SBSRBC |
| 3,8 – 4,3 | 2,0 | 1,0 | 0,4 | 12 | Normální | SRBD |
| 3,8 – 4,3 | 2,0 | 1,2 | 0,3 | 12 | Normální | SRBK |
| 3,8 – 4,3 | 2,0 | 1,2 | 0,3 | 12 | Silná | SBSRBK |
| 3,8 – 4,3 | 1,1 | 1,0 | 0,7 | 12 | Normální | SRB7 |
| A = 4,2 – 4,8 mm | ||||||
| 4,2 – 4,8 | 2,0 | 1,1 | 0,3 | 12 | Silná | SBSRB4-ABSNL |
| A = 4,9 – 5,3 (I) mm | ||||||
| 4,9 – 5,3 | 1,5 | 1,5 | 0,3 | 12 | Normální | SRBF |
| 4,9 – 5,3 | 1,5 | 1,5 | 0,3 | 12 | Silná | SBSRBF |
| 4,9 – 5,3 | 1,5 | 1,5 | 0,7 | 12 | Normální | SRBG |
| 4,9 – 5,3 | 1,5 | 1,5 | 0,7 | 12 | Silná | SBSRBG |
| A = 4,7 – 5,3 mm | ||||||
| 4,7 – 5,3 | 2,0 | 2,0 | 0,3 | 12 | Normální | SRBH |
| 4,7 – 5,3 | 2,0 | 2,0 | 0,3 | 12 | Silná | SBSRBH |
| 4,7 – 5,3 | 2,0 | 1,0 | 0,4 | 12 | Normální | SBRJ |
| 4,7 – 5,3 | 2,0 | 1,3 | 0,7 | 12 | Normální | SRBL |
| A = 4,9 – 5,3 (II) mm | ||||||
| 4,9 – 5,3 | 2,0 | 2,0 | 0,7 | 12 | Normální | SRBM |
| 4,9 – 5,3 | 2,0 | 1,3 | 0,3 | 12 | Silná | SBSRB5-ABSNL |
| A = 5,7 – 6,3 mm | ||||||
| 5,7 – 6,3 | 1,5 | 1,5 | 0,3 | 12 | Normální | SRBN |
| 5,7 – 6,3 | 1,5 | 1,5 | 0,3 | 12 | Silná | SBSRBN |
| 5,7 – 6,3 | 2,0 | 2,0 | 0,3 | 12 | Normální | SRBP |
| 5,7 – 6,3 | 2,0 | 2,0 | 0,3 | 12 | Silná | SBSRBP |
| 5,7 – 6,3 | 2,5 | 2,5 | 0,3 | 12 | Normální | SRBQ |
| 5,7 – 6,3 | 2,5 | 2,5 | 0,3 | 12 | Silná | SBSRBQ |
| 5,7 – 6,3 | 3,0 | 1,6 | 0,7 | 12 | Normální | SRBR |
| 5,7 – 6,3 | 3,0 | 3,0 | 0,3 | 12 | Normální | SRBS |
| 5,7 – 6,3 | 3,0 | 3,0 | 0,7 | 12 | Normální | SRBT |
| 5,7 – 6,3 | 3,0 | 1,8 | 0,3 | 12 | Silná | SBSRB6-ABSNL |
Některé rozměry vyžadují objednávku minimálního odběrného množství dle výrobce.
